Un Logigramme (ou Algorigramme ou Organigramme de programmation) est un graphique qui représente un Algorithme de façon normalisé et compréhensible par tous.

Deux documents en pièces jointes :

1 - Lire les consignes de conception d'un Algorithme : 1-Fiche-Algorigramme.pdf

Ce document va vous être utile pour choisir dans le logiciel en ligne les bons diagrammes et placer les points de connexion du Logigramme.

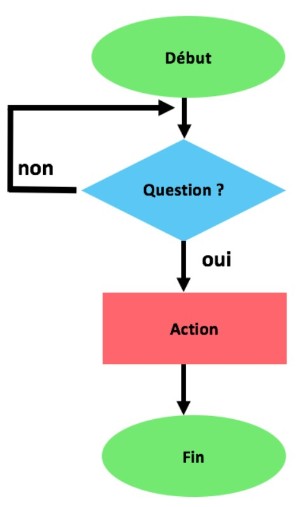

Exemple de Logigramme :

2 - Afficher les exercices de Logiques décrit par leurs Algorithmes : Exo-logique-P2.pdf

Liste de 4 exercices sous forme d'Algorithme qu'il faudra traduire sous forme de Logigramme.

3 - Travail à faire et consignes

Pour chaque exercice de Logique vous devez créer le Logigramme correspondant à chaque Algorithme

- Afin de créer le Logigramme correspondant, vous devez créer le Logigramme sur le serveur web suivant : www.diagrams.net

- puis cliquer sur le bouton "STAR NOW" puis "Créer un nouveau diagramme" enregistrer le fichier sous le nom :

Exo2-Nom-Prénom-Classe.drawio.... et

- Modifier le format d'enregistrement par "Image Vectorielle Editable (.svg)" puis cliquer sur le bouton "Créer"

- L'enregistrer dans le dossier "Documents" sous le nom de fichier "Exo5-Nom-Prénom-Classe"

4 - A la fin de chaque exercice, il faudra sauvegarder le fichier respectif de l'exercice dans votre Porte-Documents sur l'ENT pour cela :

- Se connecter sur l'ENT à l'aide d'un navigateur

- Puis dans le Menu sélectionner  "Services Personnels" => "Porte-Documents" => bouton "Ajouter un dossier" appeler le "TECHNOLOGIE", cliquer dans le dossier TECHNOLOGIE, puis "Ajouter un Fichier" en sélectionnant par exemple l "Exo5-Nom-Prénom-Classe.svg"

Faire de même pour chacun des 4 exercices effectués

Les exercices numérisés seront à rendre ultérieurement en Technologie suivant une procédure définie par le professeur de Technologie donc conserver bien vos productions sur votre ENT ou le réseau MAGRET du collège.

Bon travail !
